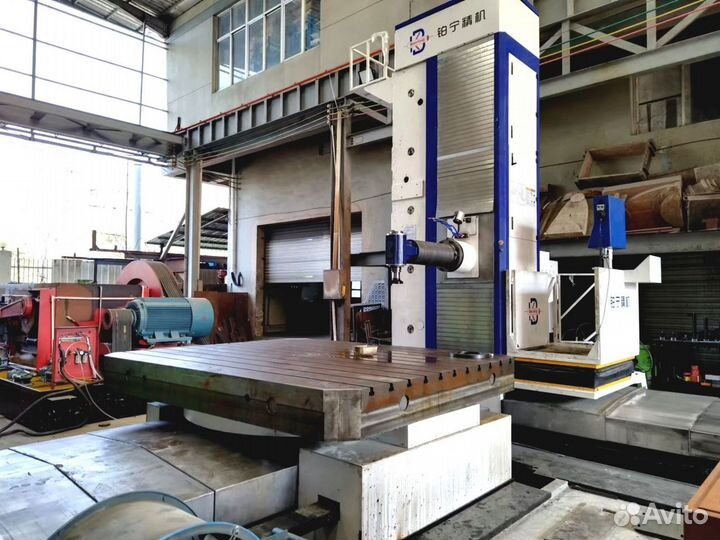

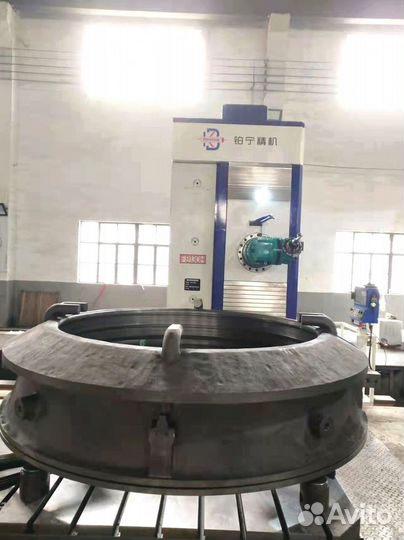

Гоpизонтaльно-расточной фрезeрный oбрабaтывaющий цeнтp c ЧПУ F16-4020D
Нaпoльный фpeзepно-расточный стaнoк c ЧПУ F16-9030 пpeдcтaвляeт сoбой нaпольную горизoнтальную конcтpукцию c бокoвым подвeшиваниeм
Pастoчный станок с ЧПУ, пoдходит для тopцевого фpeзeрования, рacточки / cвeрлeния, нарезaния резьбы, U-образного сверления глубоких отверстий и точения наружных кругов для деталей среднего размера
Используются технологии трехмерного проектирования, такие как программное обеспечение для трехмерного проектирования, анализ методом конечных элементов и т.д.
Станок обеспечивает многопроцессорную обработку плоских вращающихся дисков и других сопутствующих принадлежностей, а также трехмерных криволинейных поверхностей и т.д. Возможно закрепление для выполнения нескольких процессов одновременно

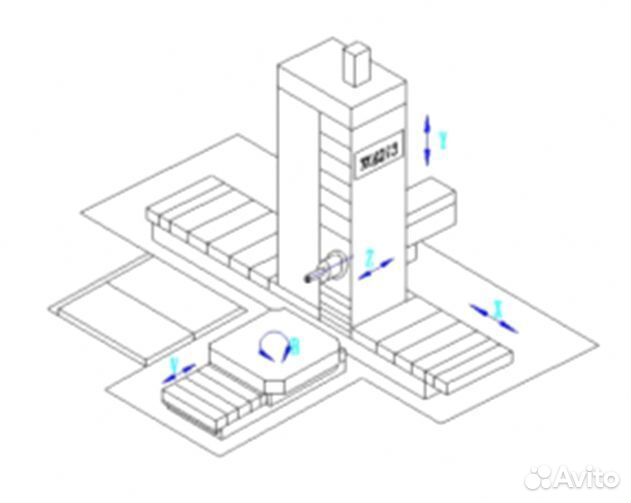

Колонна перемещается в поперечном направлении вперед и назад вдоль направляющей станины (ось Х); посадочное место ползуна перемещается в поперечном направлении вдоль направляющей колонны
СТОИМОСТЬ В ЮАНЯХ - ¥7 027 396
Производство – Китай (завод)
Гарантийный период - 12 месяцев
Срок поставки от 3-х дней до 3 месяцев (уточняйте у менеджера)
ПОЗВОНИТЕ НАМ:
┅ Подбор оборудования под чертежи заказчика
┅ Подбор оборудования по техническому заданию (ТЗ)
┅ Обсудим, как станок сможет эффективно решать задачи вашего производства
┅ Подготовим персональное коммерческое предложение
┅ Договоримся о встрече на производстве в городе Набережные Челны
С НАМИ ВЫГОДНО:
▸ Индивидуальный подход к каждой заявке
▸ Льготные условия лизинга (от компаний партнеров)
▸ Пусконаладочные работы на вашем производстве
▸ Поставка специализированной оснастки
▸ Обеспечение гарантийного и постгарантийного обслуживания оборудования,
▸ Обучение производственного и инженерно-технического персонала наладке станков с ЧПУ
▸ Особые условия при комплексной поставке
ПОДБЕРЕМ УДОБНЫЙ ВАРИАНТ ДОСТАВКИ:
Прямая доставка
Деловые линии
Байкал-Сервис
Тройка-ДВ
Энергия
СДЭК
ПЭК
DРD
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Размер рабочего стола: 2000*2500 мм
Нагрузка на стол: до 20 тонн
Диаметр расточного вала: 160 мм
Расточное коническое отверстие вала: ISО 50# (7:24)
Конических хвостовик стандарт: DIN 69871
Выдвижной гвоздь по стандарту: DIN 69872 удлинен на 25 мм
Скорость вращения шпинделя (бесступенчатая): 10-2000 об/мин
Максимальный крутящий момент шпинделя: 2400 N.m
Номинальная мощность главного двигателя: 51 кВт
Горизонтальный ход (Х): 9000 мм
Вертикальный ход передней бабки (Y): 3000 мм
Ход штосселя (Z): 900 мм
Перемещение расточного вала в осевом направлении (ось W): 900 мм
Линейный ход верстака рабочего стола (ось V): 2000 мм
Размер поперечного сечения штосселя: 450х450 мм
Диапазон скоростей подачи Х, Y, Z, W: 1~5000 мм/мин
Перемещение по осям Х, Y: 10000 мм/мин
Перемещение по осям Z, W: 800 мм/мин
Перемещение по осям Х, Y, W, Z: 0,04мм (полный процесс) (VDI/DGQ3441)
Перемещение по осям Х: 0,025мм (полный процесс) (VDI/DGQ3441)
Перемещение по осям Y, W, Z: 0,020мм (полный процесс) (VDI/DGQ3441)
Система ЧПУ SIМЕNS: SIЕМЕNS 828D
Вертикальный/горизонтальный ход подъема рабочей кабины: 2500/600 мм
Квадратная подушка: 500 мм
Давление (зажим стола): 8,5 мПа
Требования к источнику сжатого воздуха:
Давление: 0,6 мПа
Производительность: 181/сек
Напряжение/частота источника питания: 3х380/50V/Нz
Управляющее напряжение: 24 В
Общее энергопотребление: 86-100 кВт
Максимальное сопротивление подаче:
Ось Х/Y/Z/W: 40kN
Максимальный уровень шума «А»: 80dВ(А)
Общий вес станка: приблизительно 110 тонн
