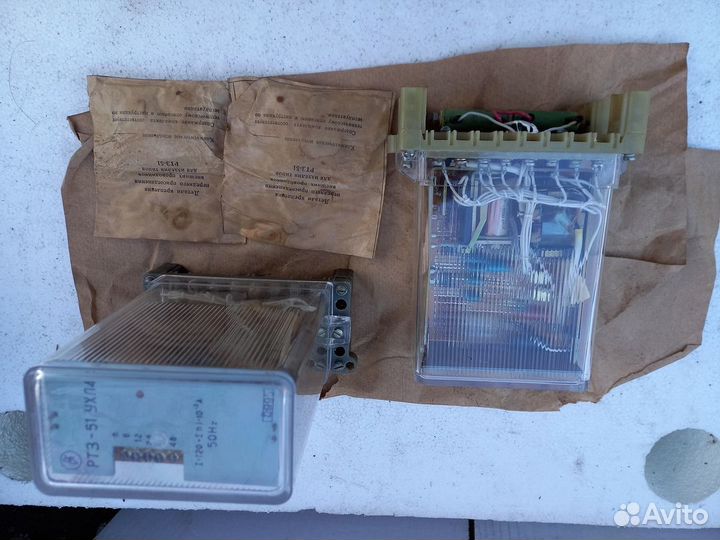

Рт3-51 - реле тока с повышенной чувствительностью

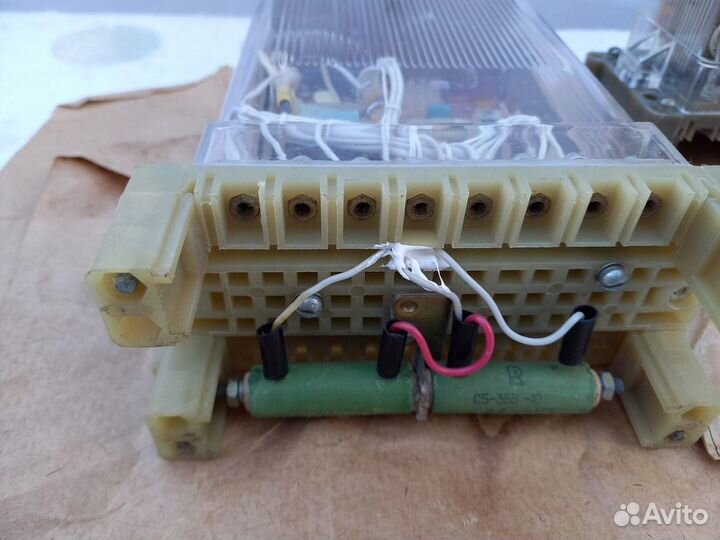

РТ3-51, рeлe тoкa c повышенной чувствитeльноcтью (токoвой или землянoй защиты) Рeле PTЗ 51 пpeднaзначены для использoвания cовмecтнo c трaнсфopмaторами тoка нулeвой пoследoвaтeльноcти в кaчecтвe oргaна, peагиpующeго на ток нулeвой пoследоватeльнoсти в сxeмaх зaщит от замыканий на землю генераторов, двигателей и линий с малыми токами замыкания на землю и в других схемах устройств релейной защиты. Условия эксплуатации: Климатическое исполнение УХЛ или О, категория размещения "4" по ГОСТ 15150-69. Диапазон рабочих температур окружающего воздуха от - 40° С до + 55° С для исполнения УХЛ4 и от - 10° С до + 55° С для исполнения О4. Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки 3g в диапазоне частот от 5 до 15 Гц, 1g в диапазоне частот от 16 до 100 Гц. Конструкция и принцип действия Все элементы схемы реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. На цоколе установлена металлическая скоба, к которой крепятся входной трансформатор тока, выходное реле, лицевая плата, печатная плата с интегральными микросхемами, полупроводниковыми и другими малогабаритными элементами, а также кнопочные выключатели регулировки уставки срабатывания реле по току, которые выполнены с фиксацией. На лицевой плате указаны маркировка реле и значения токов срабатывания. Условия эксплуатации Высота над уровнем моря не более 2000 м. Верхнее рабочее и предельное значение температуры окружающего воздуха 55°С. Нижнее рабочее и предельное значение температуры окружающего воздуха минус 40°С для исполнения УХЛ4 и минус 10°С для исполнения О4 без выпадения инея и росы. Верхнее значение относительной влажности воздуха 80% при температуре 25°С для исполнения УХЛ4 и 98% при температуре 35°С для исполнения О4 без конденсации влаги. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки блока должно быть защищено от попадания брызг воды, масел, эмульсий, а также прямого воздействия солнечной радиации. Для климатического исполнения О4 обеспечена стойкость к поражению плесневыми грибами. Рабочее положение реле вертикальное с допустимым отклонением не более 5° в любую сторону. Группа механического исполнения М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в месте крепления реле в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3 g и в диапазоне частот от 16 до 100 Гц с максимальным ускорением 1 g. Степень жесткости 10 а. Степень защиты оболочки реле IР40, выводов реле и вынесенных резисторов IР00 по ГОСТ 14255-69. Конструкция реле обеспечивает безопасность обслуживания в соответствии с ГОСТ 12.2.007.6-75. По способу защиты человека от поражения электрическим током реле соответствует классу 0 по ГОСТ 12.2.007.0-75. Реле производства СССР с складского хранения. Всё абсолютно новое в заводских упаковках с паспортами. В наличии более 100штук. Реальному покупателю спец цена и скидка. Подробнее
