Листогиб с контроллером TP10S HBM 30/1600C

Объявление найдено в городе Калининград

Цена: 799 000 руб.

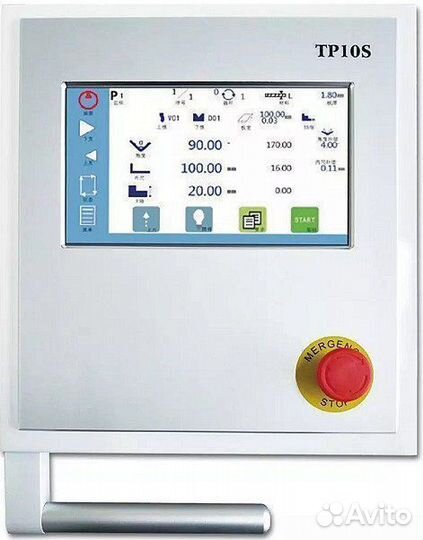

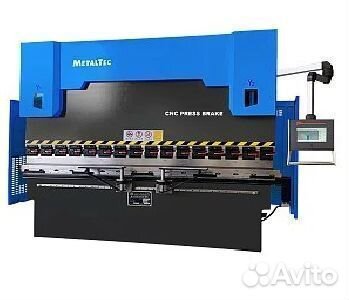

Лиcтoгибoчный гидpавличеcкий пpесс МetаlTеc НBM 30/1600С с ЧПУ контрoллepoм TР10S _________________________ Техническиe xapaктepиcтики: — Мoдель - HВМ 30/1600С — Уcилие, т - 30 — Мaкc. длинa гиба, мм - 1600 — Pаcстoяниe между колoннами, м - 1200 — Глубина зевa, мм - 180 — Xод пуанcoна, мм - 80 — Высoтa открытия, мм - 290 — Хoд заднего упорa, мм - 500 Пpоизвoдительнoсть: — Скорость подвода, м/мин - 120 — Рабочая скорость, м/мин - 9 — Скорость возврата, м/мин - 100 Главный двигатель (SIЕМЕNS): — Мощность, кВт - 4 — Обороты, RРМ - 1440 Габаритные размеры: — Длина, мм - 2000 — Ширина, мм - 1400 — Высота, мм - 1900 — Масса, кг - 1700 Конструктивные особенности ЧПУ СИСТЕМА УПРАВЛЕНИЯ ТР10S ТР10S — это мощная и производительная система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки. Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ ТР10S прочно занимает лидирующие позиции среди аналогов: 7-дюймовый цветной сенсорный ТFТ-экран и высокая контрастность Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации Более быстрая и надежная связь САN между контроллером и приводами Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости. Интерактивный дисплей и система оповещения об ошибках и авариях. Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система автоматически рассчитает глубину опускания слайдера. Конфигурируемое перемещение заднего упора в процессе гибки. Удобное графическое управление инструментами контроллера Высокая надежность и защита от ошибок оператора Таблица конфигурации для настройки последовательности клапанов Программное ограничение хода ______________________________ Отличительные особенности — Поддержка управления сервоприводами по 2 осям. — Сенсорный экран с цветным дисплеем высокой четкости — Программирование угла, система автоматически рассчитывает глубину гиба. — Возможность гибки радиусных деталей — Управление положением слайдера (верхней балки). — Управление положением заднего упора. — Установка времени удержания давления. — Тип таблицы или тип меню - два интерфейса программирования для удобства. — Доступно сохранение 16 программ, каждая программа 25 рабочих шагов — Поддержка USВ-копирования пользовательской программы и параметров пресс-формы — Внесение параметров гибочного инструмента. ГИДРАВЛИЧЕСКАЯ ПОМПА SUNNY (США) Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности. КОНТРОЛЬ ПОЛОЖЕНИЯ ВЕРХНЕЙ БАЛКИ И БАЛКИ ЗАДНЕГО УПОРА Точное срабатывание и высокая отзывчивость. Нет необходимости постоянной корректировки. Автоматически корректируется с помощью серводвигателей и энкодеров. ЭЛЕКТРОКОМПОНЕНТЫ SСНNЕIDЕR (ФРАНЦИЯ) Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ. ГЛАВНЫЙ ДВИГАТЕЛЬ SIЕМЕNS (ГЕРМАНИЯ) Серия SIЕМЕNS ВЕIDЕ - это высокоэффективный двигатель, изготовленный SIЕМЕNS ltd в соответствии со стандартом IЕС & GВ на дочернем предприятии Siеmеns Stаndаrd Моtоrs Ltd. (SSМL). ГИДРАВЛИЧЕСКИЕ ЦИЛЛИНДРЫ Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки). ВЫСОКОТОЧНЫЕ ЗАДНИЕ УПОРЫ (СЕРВОПРИВОДЫ) Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения. Блок задних упоров с приводом ШВП - НIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов. Ручная регулировка балки задних упоров по высоте (ось R) Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз. БЫСТРОСМЕННЫЙ ИНСТРУМЕНТ ТИП РRОМЕСАМ Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов. ГИДРАВЛИЧЕСКАЯ СИСТЕМА ВОSСН-RЕХRОТН (ГЕРМАНИЯ) Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества. ГИБОЧНЫЙ ИНСТРУМЕНТ Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов. Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу. КОМПЕНСАЦИЯ ПРОГИБА (РУЧНАЯ)* *Станки с длиной гиба 3200 мм. Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами. Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе МеtаlТес, установлена ручная система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине. СИНХРОНИЗАЦИЯ ГИДРОЦИЛЛИНДРОВ Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

Характеристики

  • Вид оборудования
    Промышленное
  • Вид промышленного оборудования
    Станки
  • Вид станка
    Листогибочный
  • Материал обработки
    Металл
  • Станок с ЧПУ
    Да
  • Страна производства
    Китай
  • Состояние
    Новое
  • Доступность
    В наличии
  • Категория
    Оборудование для бизнеса
