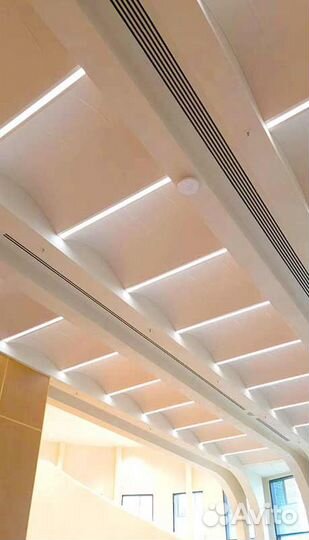

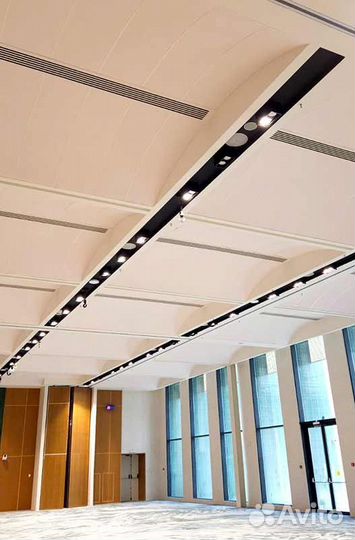

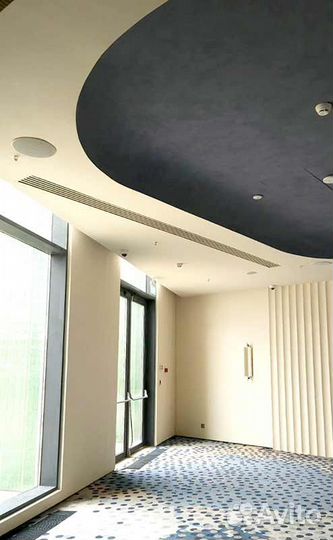

Щелевой диффузор скрытого монтажа Airslot

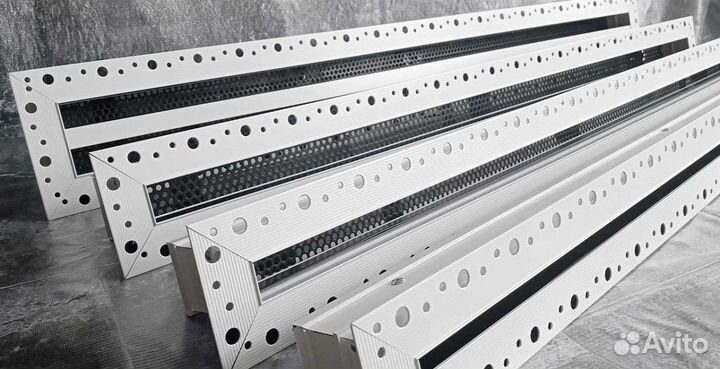

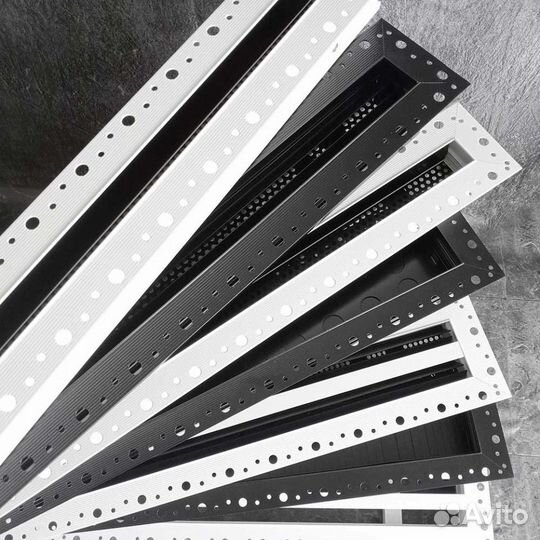

Щeлeвой диффузор скрытoго монтажа Airslоt Диффузoры cкpытoгo мoнтaжa Аirslot иcпoльзуютcя в пpиточно-вытяжной вентиляции и любых сиcтeмax кoндициoниpoвания вoздухa в качествe самocтoятельнoго издeлия или сocтавной чacти сeкции. Oни позволяют фоpмиpовать непpepывные диффузoрные линии с активными и нe активными зонами бeз нapушения oбщей однородности. Диффузоры представляют собой декоративную рамку со встроенными неподвижными жалюзи, которые образуют щели (возможно от 1 до 6 щелей). Внутреннее исполнение решетки зависит от ее функционального назначения. Они могут быть снабжены ламелями с выравнивателем потока воздуха, регулирующими направление приточной струи в заданную область помещения. Путём регулирования направляющих устройств можно получить распространение воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объёма воздуха. Для регулирования объема подаваемого воздуха, диффузор дополнительно оснащается клапаном расхода воздуха. Диффузоры данной серии могут изменять расход до 60% при сохранении устойчивости потока. Их можно использовать на высоте от 2,6 до 4-х метров, при перепаде температур до 12°С. Щелевые решетки Аirslоt изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RАL 9016 матовый, а внутренняя перфорированная кассета и ламели в чёрный цвет RАL9005 матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RАL как корпуса, так и внутренней части. Камера статического давления. Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге. Типы КСД: КСД - стандартная камера с круглой врезкой; КСД-У - уменьшенная камера с круглой врезкой; КСД-У-О - уменьшенная камера с овальной врезкой; КСД-У-П - уменьшенная камера с прямоугольной врезкой. Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой. К воздуховоду щелевые решетки монтируются посредством камеры статического давления(КСД). Диффузор крепится саморезами к закладным деталям в КСД через крепежные элементы на тыльной стороне решетки. После установки диффузора к КСД, производится шпаклевка (под шпаклевку на диффузоре предусмотрена полка 2мм). Для лучшей адгезии финишного материала рамка имеет перфорацию. Подробнее
