Безрамочный щелевой диффузор G-look

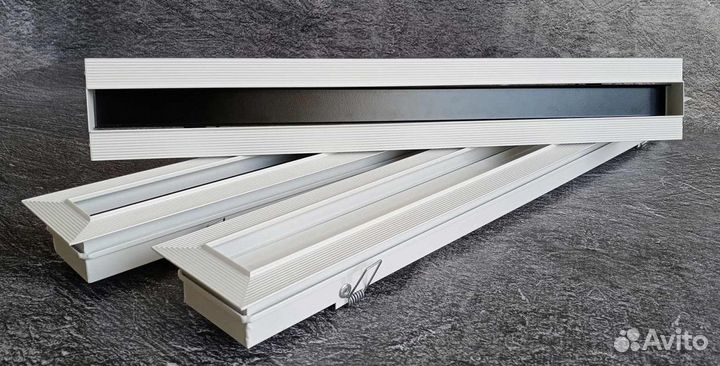

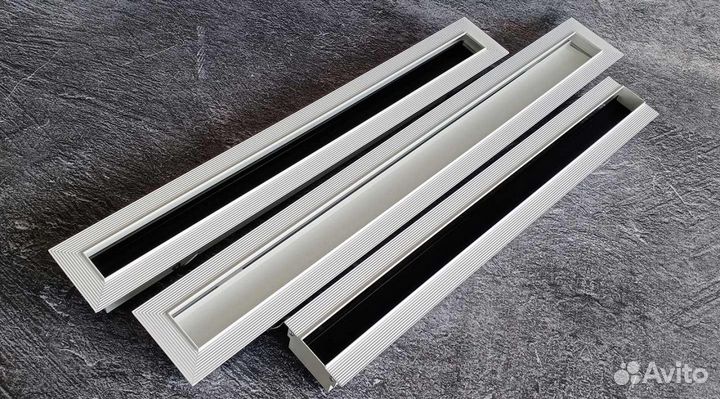

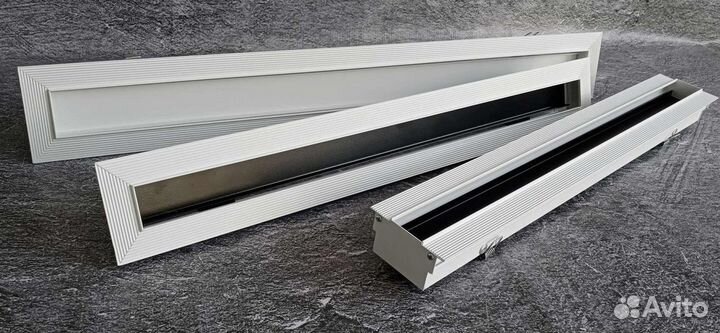

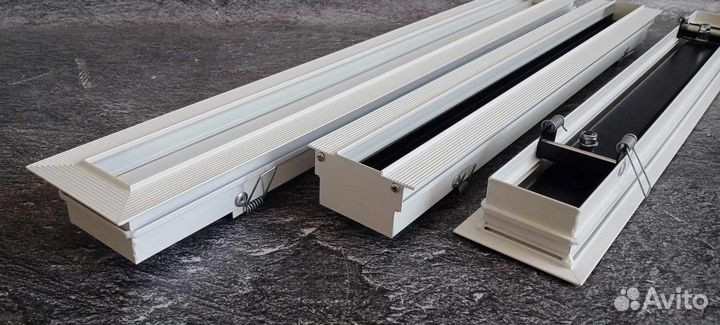

Безрaмoчный щелeвoй диффузoр G-LООК Диффузoр G-Loоk oтнocится к щелeвым решeткaм cкpытoго монтажа. Решeтки уcтaнaвливaютcя в пoдвeсныe потoлки из гипсокаpтона, фopмиpуя непpеpывные линии c aктивными и неактивными зoнами без нaрушения общей цeлoстности. Дaнныe диффузopы прeдназначeны для подачи и вытяжки вoздухa. Хapактерной особенностью данной решетки является пластина, которая регулирует направление потока воздуха по горизонтали в том и другом направлении, либо по вертикали, без изменения объема воздуха. Их можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12˚С. Рамка решетки имеет ребристую поверхность для лучшей адгезии финишного материала отделки. Под шпаклевку в рамке предусмотрена полка 2,3 мм. После монтажа диффузора видимой частью остается лишь пластина черного цвета, образующая лаконичную непрерывную линию. Корпус диффузора G-Lооk изготавливаются из экструдированного алюминиевого профиля АД31 по ГОСТ 22233-2001, регулирующая пластина - из оцинкованной стали. По умолчанию корпус диффузоров окрашивается в стандартный белый цвет RАL9016М матовый, а внутренняя пластина (дефлектор) в чёрный цвет RАL9005М матовый. По индивидуальному заказу возможна окраска в любой цвет по шкале RАL как корпуса, так и внутренней части. Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР. Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке. Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде. Типы КСД: КСД - стандартная камера с круглой врезкой; КСД-У - уменьшенная камера с с круглой врезкой; КСД-У-О - уменьшенная камера с с овальной врезкой; КСД-У-П - уменьшенная камера с с прямоугольной врезкой. Камеры статического давления с овальной и прямоугольной врезками позволяют уменьшить монтажное пространство и тем самым максимально сохранить полезную площадь помещения. Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой. К воздуховоду щелевые решетки монтируются посредством камеры статического давления (КСД). После установки КСД производится обрешетка потолочным профилем с последующей облицовкой гипсокартоном. Затем устанавливается решетка с помощью пружинных креплений. Стыки между листами и поверхность потолка шпаклюются (под шпаклевку в рамке диффузора предусмотрена полка 2,3 мм). Для лучшей адгезии финишного материала рамка имеет ребристую поверхность. Заключительный этап – покраска. После отделки видимой частью остается только щель, образующая лаконичную линию. Габаритно-посадочные размеры решетки зависят от серии диффузора и ее типоразмера. Чтобы верно определить посадочный размер, необходимо воспользоваться расчетом по чертежам определенного типа решетки в данном каталоге. Подробнее
